Semi-Flex Leiterplatten
Semi-Flex Leiterplatten verbinden die Stabilität einer klassischen FR4-Leiterplatte mit definierten biegsamen Bereichen. Im Gegensatz zu Flex- oder Rigid-Flex-Leiterplatten wird hierfür kein Polyimid als flexibles Basismaterial benötigt. Stattdessen wird das FR4 in den vorgesehenen Biegebereichen gezielt ausgefräßt.
Semi-Flex PCBs
Wie funktioniert eine Semi-Flex Leiterplatte?
Semi-Flex Leiterplatten basieren grundsätzlich auf einem klassischen FR4-Leiterplattenaufbau.

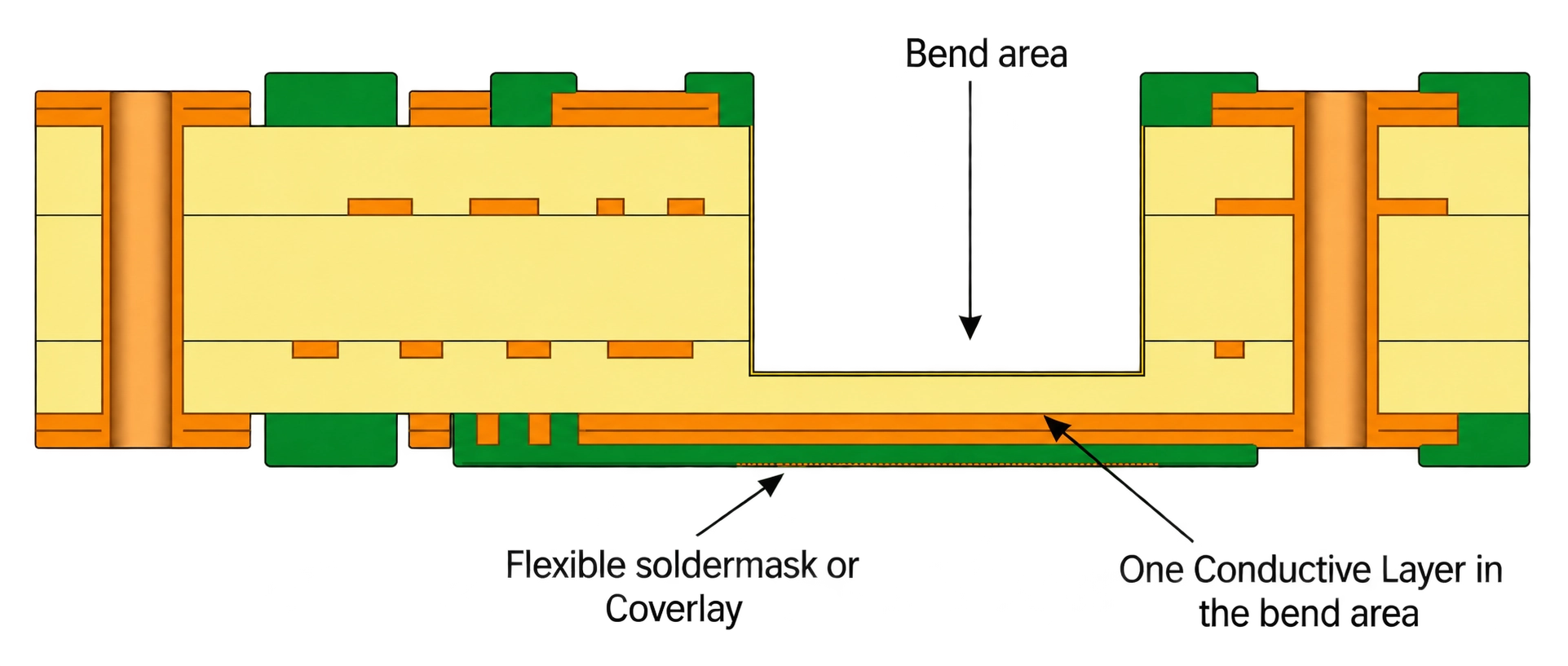

Die starren Bereiche werden wie bei einer normalen Leiterplatte gefertigt. Im späteren Biegebereich wird das FR4 anschließend durch eine kontrollierte Tiefenfräsung auf eine geringe Restdicke reduziert. Der verbleibende dünne Bereich kann dadurch kontrolliert gebogen werden.
Die Leiterbahnen bleiben innerhalb dieses Bereichs elektrisch verbunden und übernehmen damit gleichzeitig die Verbindung zwischen den unterschiedlichen starren Leiterplattenbereichen.
Für den Biegebereich wird üblicherweise ein flexibler Lötstopplack eingesetzt, der die mechanische Belastung beim Biegen besser aufnehmen kann als ein klassischer Lötstopplack.
Vorteile
Vorteile von Semi-Flex Leiterplatten
Kosteneffiziente Alternative zu Rigid-Flex
Semi-Flex basiert weitgehend auf einem klassischen FR4-Aufbau. Auf spezielle Polyimid-Flexlagen und einen komplexen Rigid-Flex-Lagenaufbau kann verzichtet werden.
Wenn die Leiterplatte lediglich während der Montage gebogen werden muss, kann Semi-Flex deshalb eine deutlich einfachere und wirtschaftlichere Lösung als eine Rigid-Flex-Leiterplatte darstellen.
Weniger Steckverbinder und Kabel
Durch den integrierten Biegebereich können zwei starre Leiterplattenbereiche direkt miteinander verbunden werden.
Separate Kabel, Steckverbinder oder zusätzliche Verbindungselemente können dadurch je nach Konstruktion reduziert oder vollständig vermieden werden.
Weniger Verbindungsstellen bedeuten gleichzeitig weniger mechanische und elektrische Schnittstellen innerhalb der Baugruppe.
Platzsparende Konstruktionen
Durch den integrierten Biegebereich können zwei starre Leiterplattenbereiche direkt miteinander verbunden werden.
Separate Kabel, Steckverbinder oder zusätzliche Verbindungselemente können dadurch je nach Konstruktion reduziert oder vollständig vermieden werden.
Weniger Verbindungsstellen bedeuten gleichzeitig weniger mechanische und elektrische Schnittstellen innerhalb der Baugruppe.
Was kostet eine Semi-Flex Leiterplatte?
Die Kosten einer Semi-Flex Leiterplatte liegen in der Regel über denen einer vergleichbaren Standard-FR4-Leiterplatte, da zusätzliche Fertigungsschritte wie die kontrollierte Tiefenfräsung und die Bearbeitung des Biegebereichs erforderlich sind.
Gegenüber einer klassischen Rigid-Flex-Leiterplatte kann Semi-Flex jedoch deutlich kostengünstiger sein.
Der wesentliche Unterschied liegt im Aufbau: Eine Rigid-Flex-Leiterplatte kombiniert starre FR4-Bereiche mit flexiblen Polyimid-Lagen und benötigt dadurch einen deutlich komplexeren Fertigungsprozess.
Semi-Flex verwendet dagegen weiterhin einen weitgehend klassischen FR4-Aufbau.
Deshalb sollte nicht grundsätzlich die technisch aufwendigste Leiterplattentechnologie gewählt werden. Entscheidend ist die tatsächliche mechanische Belastung der Anwendung.
Wenn eine Leiterplatte lediglich während des Einbaus gebogen werden muss, kann Semi-Flex die technisch und wirtschaftlich sinnvollere Lösung sein.
Semi-Flex, Flex oder Rigid-Flex?
| Semi-Flex | Flex | Rigid-Flex | |
|---|---|---|---|
| Basismaterial | FR4 mit vorbereitetem Biegebereich | meist Polyimid | FR4 + flexible Polyimid-Bereiche |
| Flexibilität | definierte Biegung beim Einbau | hohe Flexibilität | Kombination aus starren und flexiblen Bereichen |
| Biegebeanspruchung | überwiegend statisch | statisch oder dynamisch | abhängig vom Aufbau statisch oder dynamisch |
| Biegezyklen | begrenzt | hohe Anzahl möglich | konstruktionsabhängig |
| Fertigungsaufwand | vergleichsweise gering | höher als Standard-FR4 | hoch |
| Kosten | vergleichsweise niedrig | mittel | vergleichsweise hoch |
| Typischer Einsatz | Flex-to-Install | bewegliche Anwendungen | komplexe integrierte 3D-Aufbauten |
Entscheidend ist deshalb nicht nur die gewünschte Form der Leiterplatte, sondern vor allem die Frage, wie häufig sich der flexible Bereich während der Lebensdauer bewegen muss.
Wann ist eine Semi-Flex Leiterplatte sinnvoll?
Semi-Flex eignet sich besonders für Anwendungen, bei denen die Leiterplatte während der Montage einmal oder nur wenige Male definiert gebogen wird und anschließend in dieser Position verbleibt.
Typische Beispiele sind elektronische Baugruppen, bei denen unterschiedliche Leiterplattenbereiche innerhalb eines Gehäuses in verschiedenen Ebenen angeordnet werden müssen.
Wenn sich der Biegebereich dagegen während des Betriebs regelmäßig bewegt, sollte eine klassische Flex- oder entsprechend ausgelegte Rigid-Flex-Leiterplatte vorgesehen werden.
Semi-Flex ist deshalb keine Alternative für jede flexible Anwendung, sondern eine gezielte Lösung zwischen klassischer FR4-Leiterplatte und Flex-/Rigid-Flex-Technologie.
Heading
| Semi-Flex | BERATRONIC Specs |
|---|---|
| Final Thickness | 1,0–2,0 mm |
| Bending | Flex-to-Install |

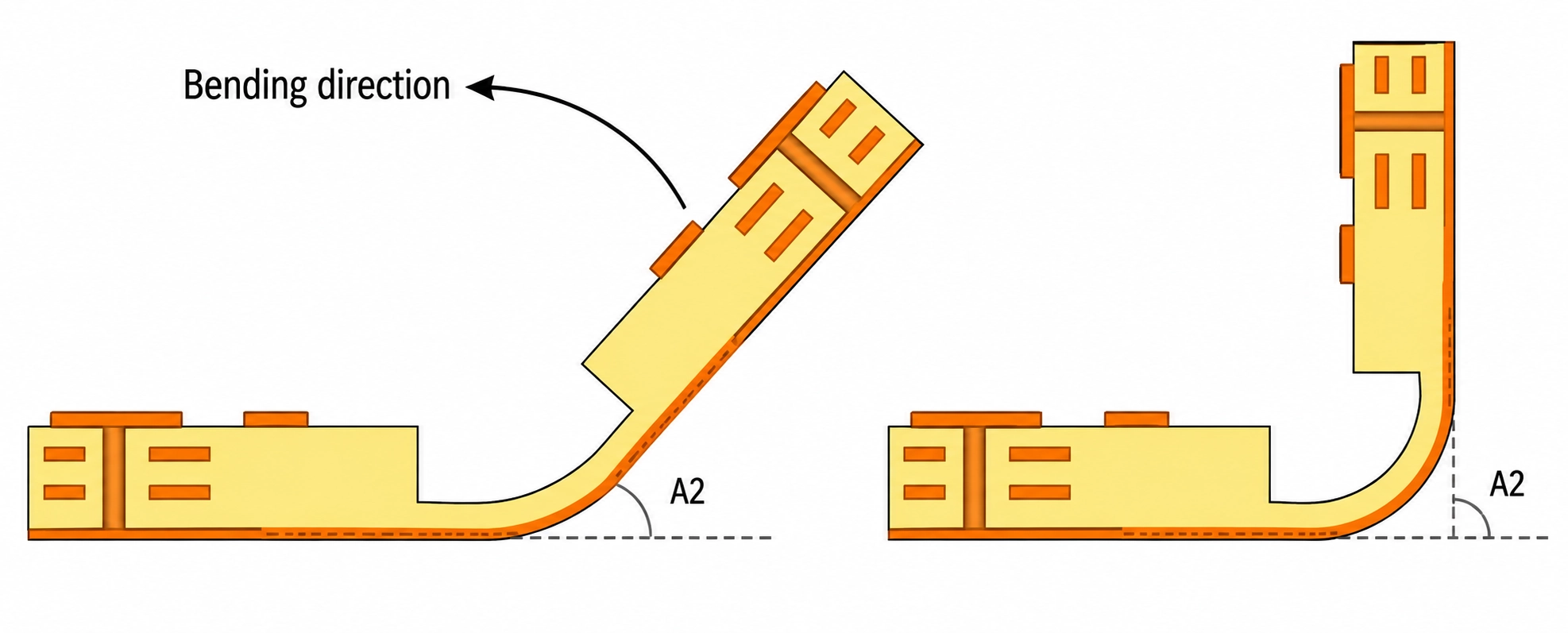

| Maximum Bending Angle | 0°–90°, advanced up to 180° |
| Minimum Bend Radius | 5 mm, advanced 3 mm |
| Remaining thickness of semi flex area | 0,20–0,30 mm ± 0.05 mm |
| Copper Thickness Flex Area | 35 µm |
| Maximum dimensions | 550 mm × 610 mm |
| Surface Treatment | ENIG, HAL Leadfree, HASL, OSP, Imm. Tin |
| Minimum Mechanical Drill | 0.15 mm, advanced 0,1 mm |
| Minimum Laser Drill | 0.10 mm standard, 0.075 mm advanced |
Hinweis: Die tatsächlichen Fertigungsgrenzen hängen vom Lagenaufbau, Material, Kupferaufbau, Biegewinkel und der Geometrie des Semi-Flex-Bereichs ab. Die finale Auslegung erfolgt deshalb immer auf Basis der konkreten Leiterplattendaten.
FAQ
Hier beantworten wir die häufigsten Fragen zu Semi-Flex PCBs
Was ist eine Semi-Flex Leiterplatte?
Eine Semi-Flex Leiterplatte ist eine überwiegend starre FR4-Leiterplatte mit gezielt ausgedünnten Bereichen. Diese Bereiche können kontrolliert gebogen werden und ermöglichen dadurch eine flexible Montage der Leiterplatte innerhalb einer Baugruppe.
Was ist der Unterschied zwischen Semi-Flex und Rigid-Flex?
Bei Rigid-Flex Leiterplatten werden starre FR4-Bereiche mit flexiblen Materialien wie Polyimid kombiniert. Bei Semi-Flex bleibt der Aufbau dagegen grundsätzlich auf FR4-Basis. Die Biegsamkeit entsteht durch eine kontrollierte Reduzierung der Materialdicke.
Semi-Flex ist dadurch in vielen Flex-to-Install-Anwendungen einfacher und kostengünstiger herzustellen.
Wie werden Semi-Flex Leiterplatten hergestellt?
Die Leiterplatte wird zunächst ähnlich wie eine klassische FR4-Leiterplatte gefertigt. Anschließend wird das Material im vorgesehenen Biegebereich durch kontrollierte Tiefenfräsung reduziert. Der verbleibende dünne FR4-Bereich mit den Leiterbahnen kann anschließend gebogen werden.
Wie oft kann eine Semi-Flex Leiterplatte gebogen werden?
Semi-Flex ist grundsätzlich für statische Flex-to-Install-Anwendungen vorgesehen. Die Leiterplatte kann während der Montage oder Wartung begrenzt gebogen werden, ist jedoch nicht für eine kontinuierliche dynamische Bewegung ausgelegt.
Für Anwendungen mit regelmäßigen Biegebewegungen sollten Flex- oder entsprechend ausgelegte Rigid-Flex-Leiterplatten verwendet werden.
Welcher Biegeradius ist bei Semi-Flex möglich?
Der mögliche Biegeradius hängt vom Aufbau und von der Dicke des Semi-Flex-Bereichs ab. Ein häufig verwendeter Ausgangspunkt liegt bei etwa 5 mm Radius.
Der konkrete Wert sollte jedoch immer anhand des Leiterplattenaufbaus und der vorgesehenen Biegegeometrie geprüft werden.
Ist Semi-Flex günstiger als Rigid-Flex?
In vielen Fällen ja. Da Semi-Flex weitgehend auf einem klassischen FR4-Aufbau basiert und keine integrierten Polyimid-Flexlagen benötigt, ist die Fertigung weniger komplex.
Wie groß der Kostenvorteil tatsächlich ist, hängt jedoch vom Aufbau, den Stückzahlen und der Geometrie der Leiterplatte ab.
Wann sollte Semi-Flex nicht eingesetzt werden?
Semi-Flex sollte nicht verwendet werden, wenn sich die Leiterplatte während des Betriebs kontinuierlich bewegt oder sehr viele Biegezyklen benötigt werden.
Für solche Anwendungen sind klassische flexible Leiterplatten oder entsprechend ausgelegte Rigid-Flex-Konstruktionen die geeignetere Lösung.
